さまざまな干渉計：トワイマン・グリーン干渉計（３）

本シリーズの記事はこちらから：
さまざまな干渉計：干渉計の分類
さまざまな干渉計：フィゾー干渉計（１）
さまざまな干渉計：フィゾー干渉計（２）
さまざまな干渉計：フィゾー干渉計（３）
さまざまな干渉計：トワイマン・グリーン干渉計（１）
さまざまな干渉計：トワイマン・グリーン干渉計（２）

今回の記事を読み進める前に、ぜひとも前々回の記事と前回の記事を一読いただきたい。今回はトワイマン・グリーン干渉計のビームスプリッタに求められる面精度について解説する。

基本的なトワイマン・グリーン干渉計のレイアウトを図１に示す。単色の点光源から出た光はコリメータレンズで平行な光束となり、ビームスプリッタに入射して高精度な平面原器（参照面）へ向かう光線と、測定対象（検査面）へ向かう光線の２つに分割される。２つの光線は各面で反射し、再びビームスプリッタで重ね合わせられ、結像系を経て観察面上に集められ、光路差に応じたフリンジ（干渉縞）が生成される。ここで、ビームスプリッタにはキューブ型もしくは図１に示す平行平板があるが、今回は平行平板の各面に求められる面精度について考える。



図１：ワイマン・グリーン干渉計のレイアウト

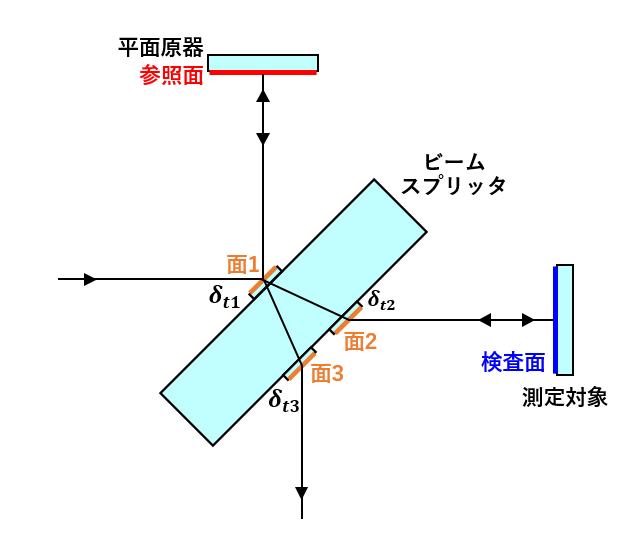

図２はビームスプリッタの面精度が悪い時、すなわち各面での厚みに誤差（\(\delta t_{1},\delta t_{2},\delta t_{3}\)）がある場合の光線図である。参照面と検査面を通る２光路は、各面を以下のように反射・通過をして伝搬していく。
・参照面を通る光路A：面1を反射 → 参照面を反射 → 面1を通過 → 面3を通過
・検査面を通る光路B：面1を通過 → 面2を通過 → 検査面を反射 → 面2を通過 → 面1を反射 → 面3を通過
光路Aと光路Bで発生する光路差、すなわち波面誤差を求めることで、ビームスプリッタに求められる面精度を決めることができる。



図２：ビームスプリッタに厚みの誤差がある場合の光線図

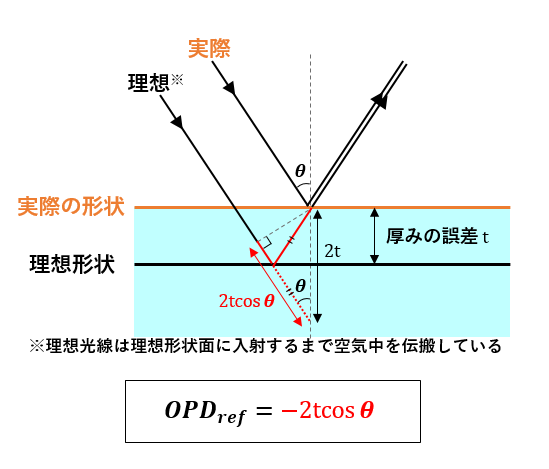

まず始めに、斜入射した光が面を反射・通過する際に発生する光路差OPD（Optical Path Difference）の一般式を紹介しよう。図３は斜入射した光の反射後の光路差を表す。入射角を\(\theta\)、厚みを\(t\)としたとき、理想光線に対する光路差\(OPD_{\text{ref}}\)は以下の式で与えられる。

$$ OPD_{\text{ref}} = -2t\cos{\theta} \tag{1}$$



図３：斜入射した光の反射後の光路差

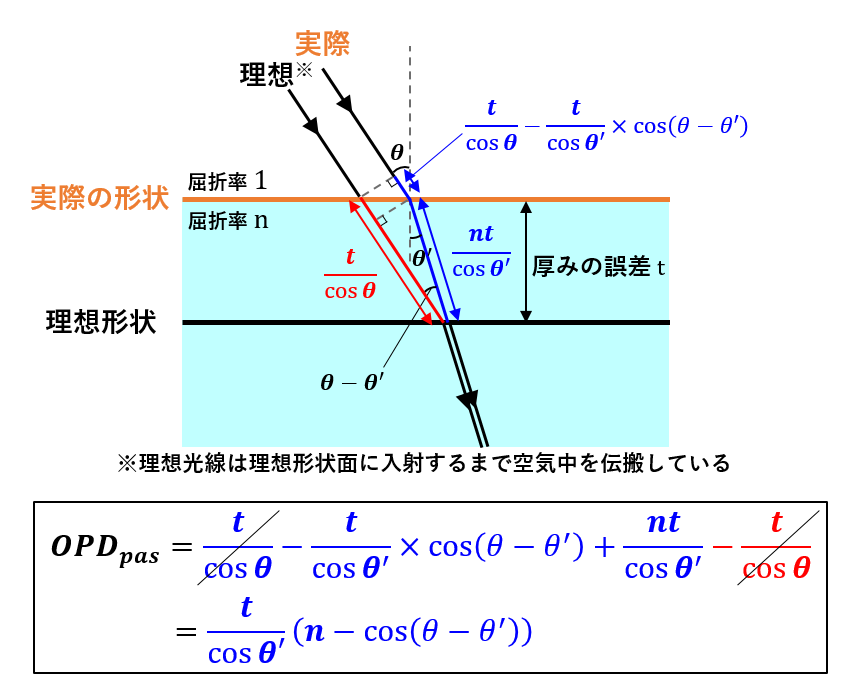

図４は斜入射した光の通過後の光路差を表す。屈折角を\(\theta^{\prime}\)、屈折率を\(n\)としたとき、光路差\(OPD_{\text{pas}}\)は以下の式で与えられる。

$$ OPD_{\text{pas}} = \frac{t}{\cos{\theta^{\prime}}}(n – \cos{(\theta-\theta^{\prime})}) $$

この式を加法定理およびスネルの法則を使用して変形すると、

\begin{align}
OPD_{\text{pas}} &= \frac{nt}{\cos{\theta^{\prime}}}-t\cos{\theta} – \frac{t\sin{\theta^{\prime}}\sin{\theta}}{\cos{\theta^{\prime}}}\\
&= \frac{nt}{\cos{\theta^{\prime}}}-t\cos{\theta} – \frac{nt\sin^2{\theta^{\prime}}}{\cos{\theta^{\prime}}}\\
&= \frac{nt}{\cos{\theta^{\prime}}}-t\cos{\theta} – \frac{nt}{\cos{\theta^{\prime}}} + nt\cos\theta^{\prime}\\
&= t(n\cos\theta^{\prime}-\cos\theta)\tag{2}
\end{align}

となる。



図４：斜入射した光の通過後の光路差



次回は式(1)、(2)を使って「参照面を通る光路A」と「検査面を通る光路B」で発生する光路差の式を導き、ビームスプリッタに求められる面精度を算出する。
